SILCO GA 5157助剂在100%紫外线固化中的应用

返回列表
发布时间:2023-02-16
文章来源: 翁开尔实验室
浏览量: 474

UV 清漆自问世以来,越来越受到使用厂家的青睐,兼具了溶剂型涂料的性能优点,又做到甚至超越了水性涂料的环保性能,由于是100%固含量产品,理论上无任何挥发物质和大量废液产生

UV 清漆自问世以来,越来越受到使用厂家的青睐,兼具了溶剂型涂料的性能优点,又做到甚至超越了水性涂料的环保性能,由于是100%固含量产品,理论上无任何挥发物质和大量废液产生。在一贯重视包装品质的我国更是大行其道,医药包装,香烟包装,食品包装……,它的身影从未缺席。

UV的性能优势如下

1, 极高的光泽

2, 清透而丰满的涂膜感官

3, 极佳的耐磨

而唯一需要补强的是流平性和滑爽度,此时硅类添加剂是它的最佳伴侣,伴侣选错了,以上优势也将无法彰显。

今天给大家带来的是德国以有机硅见长的CHT公司的一只有机硅助剂SILCO GA 5157,经过德国实验室的检测和性能对比,以及欧洲的实际销售验证,我们确认它就是那个伴侣。

SILCO GA 5157是一款高效的有机硅滑爽、流平助剂。用于工业用水性,溶剂型及UV涂料体系。可谓通用性很好。它是透明液体,活性成分是改性聚硅氧烷,活性成分含量大于98%,它不含溶剂,非离子类型,添加量为总配方的0.05-0.2%,可以提高体系的润湿性、兼容性、表面滑爽性、耐擦伤性,光泽度、流平性,可以减少涂料表面的缺陷。

值得骄傲的是它的卫生合规性非常好,可以通过美国FDA的以下条款

175.105, 175.300, 176.170, 176.180, 176.200, 176.210, 177.2600, 177.2800.可实现食品接触!

测试配方

100% UV体系%
Syntholux
432 PAA
90.8德国辛普多 UV基料
Irgacure1848.7BASF光引发剂
有机硅流平
&滑爽添加剂
0.5GA 5157或者
对比品DC57
total100

添加剂

SILCO GA 5157

改性聚硅氧烷的流平剂和表面添加剂(D4, D5, D6 <0.1%)

对比品: DC57

有机硅二醇类共聚物

测试步骤

添加量: 0.5%

测试方法: 用60μm线棒在玻璃上评估流平性,在黑白卡纸上测量光泽度,在滑动纸上测量摩擦系数

固化条件:涂布后室温下晾干10分钟,紫外线固化装置7.5米/分钟,汞灯100%(120瓦/厘米)

固化后,在40℃下储存2周后,观察玻璃上的刮涂,以评估漆膜外观是否发花。

使用Rhopoint IQ光泽度计在黑白卡纸上测量固化后漆膜光泽度。

通过TMI摩擦系数仪(200克滑轨,12英寸/分钟)在滑动纸上测量固化后漆膜摩擦系数。

结果

100% UV体系视觉外观
(固化膜)
光泽
20°
光泽
60°
UV基料,
无添加剂
流平差
膜清透
88.493.7
+0.5% SILCO GA 5157非常均匀
膜清透
87.093.4
+0.5% 对比品DC 57非常均匀
膜清透
86.091.9

在40℃下储存2周后,G A5157和对比品DC57均未显示出任何发花。

1

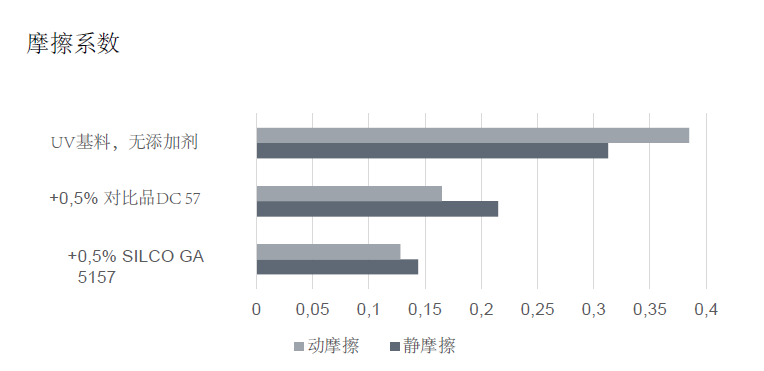

静摩擦动摩擦
UV基料
无添加剂
0.3130.385
+0.5% SILCO
GA 5157
0.1440.128
+0.5% 对比品
DC 57
0.2150.165

结论:SILCO GA 5157 除了提高流平性而不影响光泽外,和对比品DC57相比,更能降低涂层的摩擦系数。

640

以上关于SILCO GA 5157助剂在100%紫外线固化中的应用的全部内容,我们提供免费样品供您测试,如果您需求,可以联系我们索要。下面附上样品申请传送门!


相关文章推荐
微信公众号
客服电话
在线客服
