臭氧在半导体和光伏行业中的应用

返回列表
发布时间:2024-03-13
作者: Leon
浏览量: 269

半导体和光伏行业使用臭氧清洁晶圆。它氧化水相中的有机污染物和金属污染物。

近年来,人们对更强大芯片的兴趣呈指数级增长。众所周知,所谓的晶圆用于芯片生产。生产高纯度硅板需要采用超清洁制造工艺的高质量标准。

晶圆表面需要非常清洁以提高芯片的质量。在这一点上,化学溶液被用作表面清洁的标准溶液。然而,这些清洁方法已被证明是极其不环保和低效的。相反,在生产过程中使用臭氧已被证明是标准方法的最佳替代方案。除了减少化学品的消耗和相关成本外,工艺性能也得到了提高。

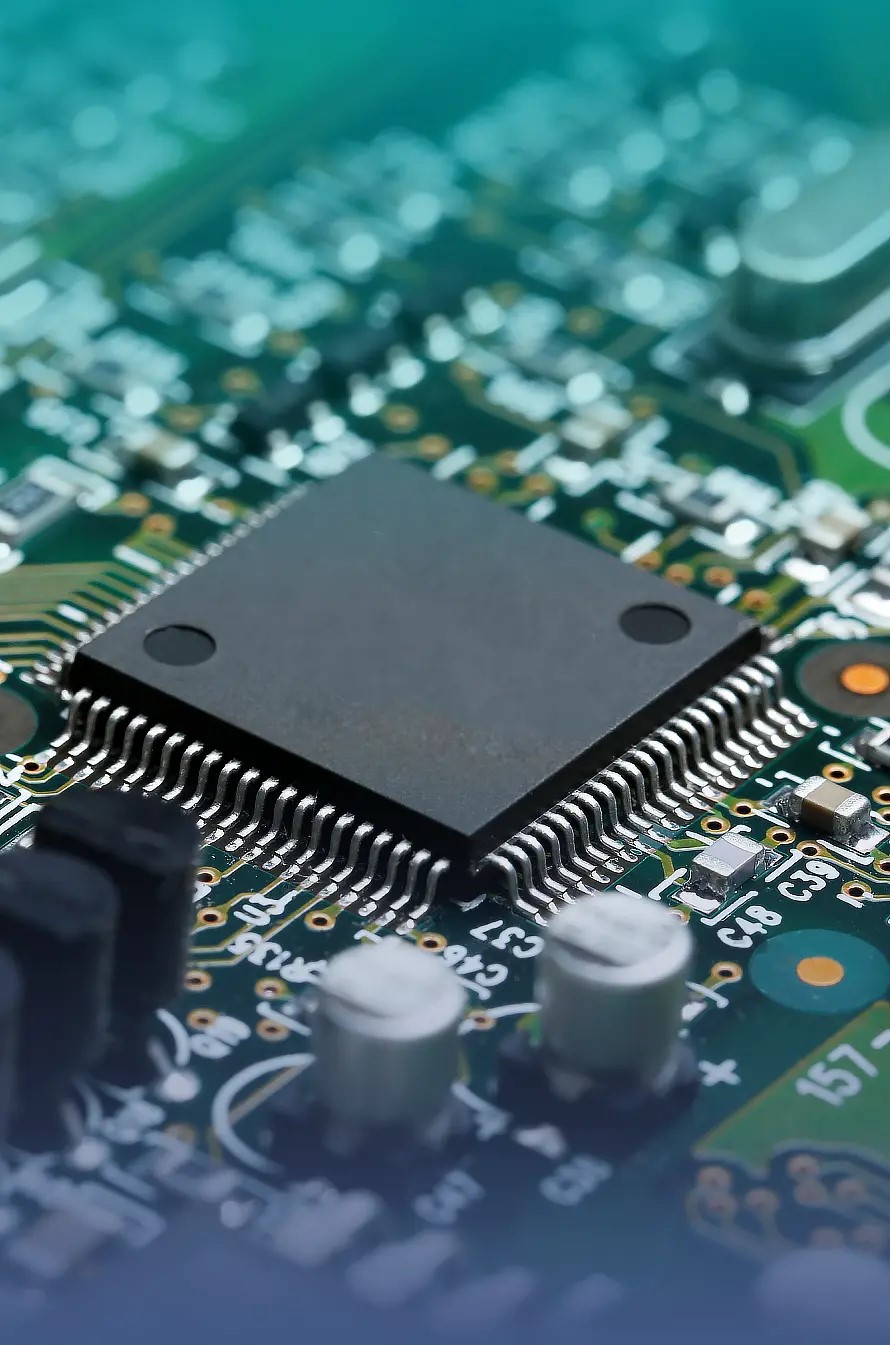

chip

臭氧在半导体和光伏行业中的应用

Anseros臭氧系统以低成本高效运行,减少了化学品的使用。

臭氧应用在半导体行业中,用于:

  • 湿式清洗

  • TEOS

  • 化学气相沉积CVD

  • 干式清洁

  • 疏水性

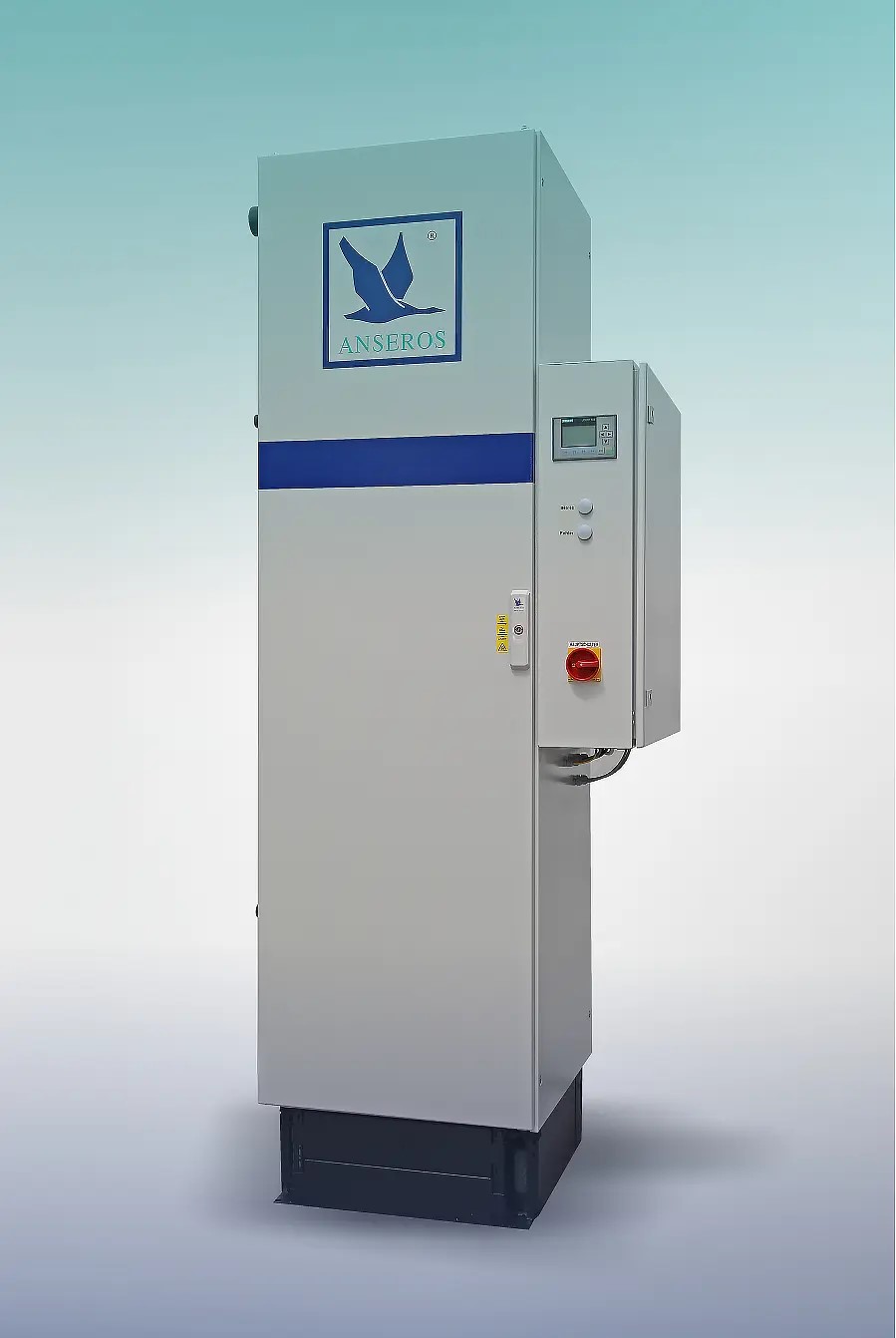

CAT-semi

ANSEROS SC产品的优势和半导体解决方案

  • 总体成本

  • 符合DIN 19627的臭氧产生系统

  • 石英玻璃模块生产无金属臭氧

  • 平板放电产生无气泡臭氧

  • 无腐蚀臭氧发生器和免维护臭氧测量装置

  • 无故障昼夜使用,产品寿命长

  • 采用创新UVL技术的高精度、高节能NDUV测量技术

  • 使用不锈钢材料组件

  • 使用PFA材料组件

  • 使用带有触摸面板和不同语言选择的西门子PLC控制

  • 带数字接口和数字显示器的数字臭氧分析仪和发生器

  • 快速运行的臭氧监测仪,可连续不间断的通过报警模块进行安全的臭氧监测

  • 通过CE认证

  • RoHs和REACH认证

40-years

为什么选择ANSEROS臭氧产品和解决方案?

  • 原创:40年臭氧技术经验

  • 来自单一来源的臭氧系统(设备的内部和外部通信兼容)

  • 高浓度臭氧在DI和RO水中的应用,以及在酸性和湿式化学过程中的应用

  • 臭氧系统减少了化学品的使用

  • ANSEROS工程团队的专业咨询和规划

  • 国际臭氧协会(IOA)、臭氧质量委员会、FIGAWA和DVGW的成员

  • AiF Industrieforschung认证

  • 全球40多个国家的1000多个客户,出口占比70%

  • 全球分销网络和全球服务

  • 德国制造和测试

ANSEROS Engineering:用于晶圆加工的DI系统

在生产过程中开始氧化、消毒和消毒过程

通过使用臭氧,特别是在清洁和湿法清洁过程中出现的物质被完全溶解。有机污染物和金属污染物在水相中臭氧含量高的情况下被氧化。因此避免了晶圆上的任何残留物。此外,臭氧技术已经被用于固态无机物质。例如,臭氧用于去除光刻胶和用于硅的氧化。另一方面,在去离子水的处理中进行臭氧消毒,以对抗微生物培养物的出现。

半导体和光伏行业解决方案(点击查看详情)

臭氧破坏器CAT-TH-400

臭氧环境空气分析仪MPMUS1X8

臭氧水分析仪WM-6000-PRO 2.0

臭氧气体分析仪GM-6000-PRO 2.0

臭氧水分析仪WM-6000-SC 2.0

臭氧发生器COM-VD-32

臭氧水处理系统PAP-MOBILE-50

臭氧水处理系统PAP-MOBILE-100

臭氧破坏器CAT-TAB-300

臭氧破坏器CAT-HO-8000

臭氧破坏器CAT-UVC-1

臭氧破坏器CAT-UV-0230

臭氧处理箱SIM6050-L

臭氧反应器AOPR-PRO

臭氧水处理系统PAP-SC-2000

臭氧水处理系统PAP-SC-3000

臭氧水处理系统PAP-MOBILE-10

臭氧水消毒系统PAP-B-10

臭氧发生器COM-AD-01

臭氧发生器COM-AD-08

臭氧发生器COM-VD-16
